Este Articulo es la confirmacion de funcionamiento del articulo publicado en Diciembre de 2017 donde al final del mismo se comenta la configuración de plató con cámaras JVC , el RM-LP100 y el mezclador de Roland V-1SDI https://cmhtec.blogspot.com.es/2017/12/rm-lp100-el-eslabon-que-faltaba-para.html
Lo cierto es que la configuración con el V-1SDI de Roland y el conjunto de equipos de JVC forman todo un sistema de realización de vídeo en directo con muy buenas prestaciones a un precio realmente asequible.
En el articulo de Diciembre de 2017 hice mención de que no había podido probar el sistema, sin embargo, me resultó interesante y ha sido desde entonces un objetivo para este blog montarlo y probarlo, evidentemente sin la colaboración de Roland y JVC no hubiese sido posible, por lo que desde estas lineas les doy mi agradecimiento.
En el montaje yo he usado un conversor RS232 a RS422 opto-aislado, ya que eso me permite hacer pruebas y mantener los equipos aislados entre evitando posibles averías por errores de cableado o equipos, este conversor cuesta unos 100€ aunque los hay más económicos (no opto-aislados) en el mercado.
El conjunto final de equipos es ligero para su transporte y almacenamiento por su tamaño, es fácil y rápido de conectar y pese su aparente sencillez ofrece toda la operativa para realizar eventos en directo con comodidad, ya que existe una interacción muy alta en todo el conjuro que facilita el trabajo de realizador, operadores de cámara, presentadores e invitados.
En el esquema se muestra la conexión de control de cámara por cable de Ethernet, pero no es del todo cierto, ya que en las pruebas que yo he hecho la mayoría de conexiones de control con cámara vía wi-fi lo que me ha permitido repartir las cámaras por distintos sitios con tan solo el cable de HD-SDI.
Bueno aquí dejo el resultado creo que muy gráfico del conexionado y la interacción que existe con los equipos. Para ver la imagen con calidad haz click sobre la misma.
Roland dispondrá de una muestra del sistema en la feria de AFIAL 2018 http://www.afial2018.net/ donde se podrá ver su funcionamiento.
En mi articulo de Septiembre de 2016 dedicado al HUAWEI E8372, mostraba como hacer uso de este modem para realizar streaming con codificaciones PUSH (empujar), es decir RTMP, RTP, UDP o ZIXI,ya que son codificaciones que envían el streaming de la cámara a un destino conocido, ya sea una URL (direccion completa (RTMP) , o una dirección IP y puerto determinados que debemos introducir en la cámara y donde se dirigirá el Streaming.
En aquel articulo hice mención de que no sabia como hacer un Streaming RTSP desde fuera de la red propia que genera el modem E8372 .
RTSP que es una codificación PULL (tirar), es decir, quien quiere ver el streaming de la cámara tiene que ir a buscarlo en la red (Internet) y debe conocer la dirección IP de la cámara, la contraseña del streaming y la estructura para poder llegar a ella.
Otro inconveniente que que se vi en aquel articulo, es que no supe tampoco como acceder desde el exterior a la cámara vía remoto, ya que no podía rebasar la IP publica que me daba el operador.
Para aquellos que tienen estos modem y dominan mucho más que yo el tema y no han llegado a abrir los puertos decirles que la culpa no es del modem, o por lo menos no en mi caso, la culpa es del operador o APN.
El mismo router con la misma configuración de puertos con un APN se puede hacer RTSP y controlar la cámara y con la misma configuración y con otro APN, no funciona nada que quiera entrar desde el exterior, aunque sigo teniendo Internet y puedo hacer streaming PUSH RTMP, UDP, etc...
La forma de erutar el modem es sencilla.."cuando se sabe" y además puedo deciros que lo he podido comprobar también con otros routers MiFI de Huawei donde el menú de configuración es idéntico o similar.
En mi caso puedo utilizar el APN de "movistar.es" o el de "xxx.xxxxxxxx.xx", si utilizo directamente "movistar.es" tengo el control y puedo acceder desde fuera, sin embargo si uso el "otro" no es posible el acceso desde el exterior.
El APN de movistar.es me permite hacer streaming RTSP y tener acceso remoto a la cámara
El APN xxx.xxxxxxxx.es no me permite streaming RTSP ni acceso remoto a cámara desde el exterior.
Un poco de recordatorio de como funciona el streaming RTSP.
Para el streaming RTSP hay que acceder a la cámara o a quien genera el streaming. Cuando se conecta a internet mediante un router el operador da una dirección IP que es la que Inetrnet puede ver. La cámara si esta conectada al router E8372 como es el caso tiene una IP local que esta aislada del mundo y nadie la puede ver ni acceder a ella si no se abren puertos y se canaliza la entrada de las peticiones de acceso hasta nuestra cámara.
Como he comentado para trabajar en RTSP hay que abrir el camino al exterior de forma que cuando alguien haga una petición de entrada a nuestro router (Nuestra dirección IP Publica) esta la redirija a nuestra cámara es decir a su IP. (trabajar siempre con IP fija en cámara).
Con JVC hay que abrir el puerto 554. Este puerto está fijado por las cámaras y no se puede cambiar.
Para el control de cámara si se quiere tener acceso se debe enrutar también el puerto 80 (en un router estacionario "casa/oficina" no es necesario), en este si, eso si no se ha modificado la configuración de fabrica de la cámara que por defecto viene en puerto 80.
Si se quiere modificar el puerto de control a otro que no sea el 80 como el 8081, 8082 etc...se tendrá que enturar a ese puerto y también modificar el puerto en cámara mediante el menú de Web en la sección de Network. Si Se ha modificado el puerto para tener acceso a la cámara se tiene que poner en el navegador web la IP+puerto separado por dos puntos.
Ejemplo Infraestructura..
IP cámara ejem. 192.168.8.10 puerto asignado a la cámara el 8082
IP Publica ejem. 96.232.64.73
en el navegador........
Si se accede desde red local (PC o Móvil conectado vía wifi al E8372) 192.168.8.10:8082
Si se accede desde el exterior (PC o Móvil conectado Internet) ejm. 96.232.64.73:8082.
Bien después de este repaso muestro como configurar el E8372, En las siguientes imágenes se muestra el menú del Huawei y los pasos a seguir.
Para acceder al menú del router conecta el PC vía wifi e introduce la IP del modem 192.168.8.1. (por defecto en mi unidad)
Haz click en configuración, pide usuario y contraseña por defecto admin / admin
Entra en seguridad.
Entra en servidor virtual y crea los servidores de puertos 554 y 80 con la dirección IP de la cámara (trabaja con IP Manual en la cámara para que no te varié la configuración) en mi caso le he asignado la IP xx.xx.xx.10. No olvides hacer click en Aplicar.
Una vez hecho esto el router ya está listo para poder hacer RTSP y ser controlado desde cualquier sitio. Si no lo consigues intenta buscar otra opción de APN que te lo permita. Yo he testado también con Vodafone y no ha habido problema.
Ejemplo de estructura para capturar el RTSP.
En KY-PZ100/GY-HM200/GY-LS300 rtsp://jvc:1111@IP:554/stream
En GY-HM6XX/ GY-HM8XX rtsp://prohd:1111@IP:554/stream 1111 contraseña que se configura en cámara Network /streaming. IP dirección IP determinada por el operador o la red si se trabaja en local.
Valores fijos en cámara jvc/prohd/554/stream
Recordar que para hacer un streaming de calidad no hace falta nada mas que una cámara JVC y un modem o router HUAWEI E8372. Nota: para ver las imágenes con claridad puedes descargarlas.
En este articulo quiero compartir con todos información de una empresa que creo que puede ser muy interesante y útil.
Creo que es una alternativa para aquellos que quieren realizar un streaming puntual, pero sin compromisos con operadores de telefonía y conociendo los costes desde el inicio.
También veo posibilidades para las televisiones que en épocas de fiestas quieren cubrir multitud de eventos en directo con streaming, pero no quieren aumentar el numero de contratos de lineas de teléfono, ni tener que comprar modems .
Esta empresa esta centrada en el negocio empresarial para ofrecer Internet a grupos de negocio que se desplazan por tiempo limitado, aunque también podemos hacer uso de streaming ya que ofrecen conexión 4G,eso si, siempre pendientes de la cobertura.
Yo he tenido la oportunidad de probar tres modelos de modem/router de los que ellos ofrecen, todos ellos de Huawei, con dos operadores Vodaphone y Orange,
Los dispositivos probados son: El E5372-A05A, el E5577C y finalmente el R216 , todos ellos los he recibido con un mini maletín que los protege y que permite transportarlos fácilmente junto con el cargador y el cable.
Todos los modems /routers son los denominados MiFi, estos routers son autónomos, es decir, disponen de un modem que conecta con la red global telefónica (Internet) y también disponen de un router WiFi que permite la conexión de hasta 10 equipos o clientes, todo ello en un solo dispositivo y alimentado por una batería interna. De ahora en adelante voy a llamarlos MiFi.
Los MiFis de "WifiAway" ya están configurados y nada más encenderlos ellos se conectan con la red de 4G y ofrecen conectividad Wifi hasta a 10 usuarios. La contratación de datos va
por paquetes y si quieres ver los costes, los puedes localizar en su página
principal: Wifi Away - Wifi Portatil para Streaming en Eventos
La pantalla LCD que incorporan algunos MiFis es de gran utilidad para conocer el consumo de datos, la cobertura y si realmente estamos trabajando en 4G ( de los probados el único que no dispone de pantalla LCD es el R116).
Por supuesto para conectar nuestra cámara JVC lo debemos hacer por WiFi y necesitamos un adaptador USB / WiFi conectado al USB Host de la cámara, trabajar por Wifi aporta la ventaja de que permite alejar el MiFi de la cámara para buscar la mejor cobertura si es necesario
HUAWEI E5372-A05A

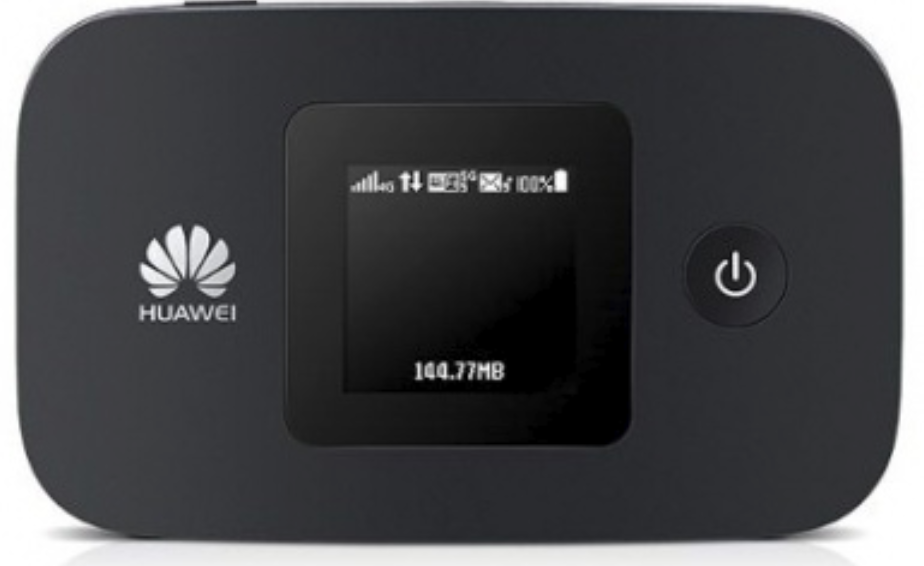

HUAWEI E5577C
HUAWEI R216
Si además de nuestra cámara, conectamos nuestro teléfono móvil al MiFi"Wifi Away" podemos hacer uso de las herramientas de comprobación de velocidad, test cobertura etc. que serán de gran ayuda para analizar nuestra conexión y configurar publicación del vídeo, ya que al estar el móvil y cámara en la misma red podemos conectarnos remotamente con la cámara simplemente introduciendo la IP de la cámara en nuestro navegador web del teléfono. Esto nos brinda la oportunidad de configurar fácilmente la cámara usando el teclado del teléfono, y testar la red para obtener la máxima calidad en función de la calidad de nuestra conexión.
Ctl por IP. Introduce en el navegador web
la IP de la Cámara que descubrirás presionando
el Botón de status de la cámara

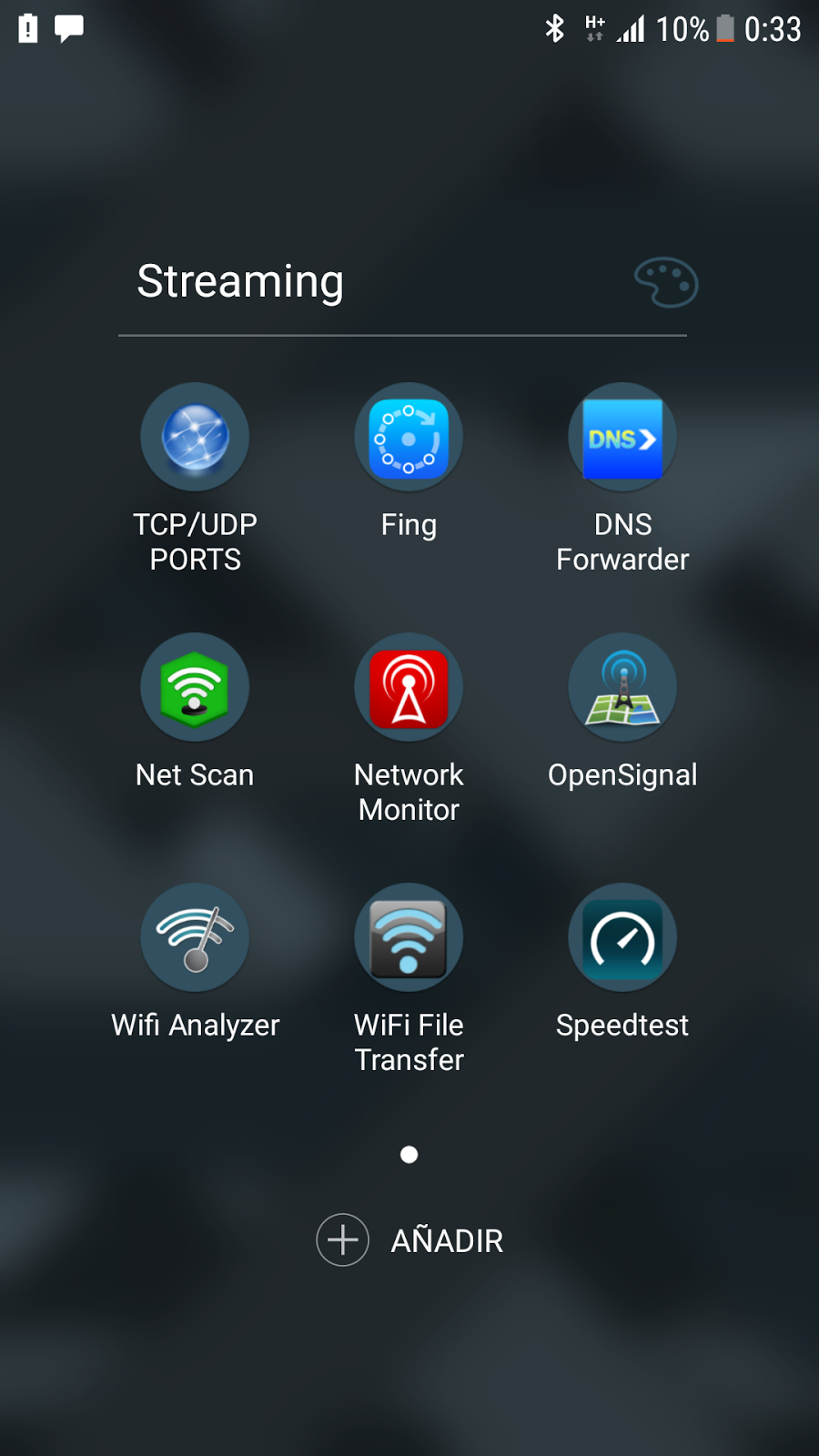

Imagen de móvil Android, existen herramientas también para iOS
Como he dicho si usamos cámaras JVC debemos conectar por Wifi por lo que necesitarnos para la conexión un adaptador WiFi (reconocible por la cámara (ver aquí) una vez conectado ya se podrá hacer streaming en RTMP o UDP.
Os recuerdo de forma rápida como conectar cámaras JVC
Inserta el adaptador WiFi en la cámara, si lo reconoce aparecerá uno de los signos como los del fondo gris, si no aparece el signo de red o interrogante significa que no se reconoce el adaptador (necesitas un adaptador WiFi diferente).
Nota (o) significa confirmar presionando el centro del Joystick de la pantalla LCD o de la cruzeta de botones de menú (GY-HM8XX)..
Si aparece una de las figuras en gris ..... presiona Menú....Sistema....Network. asegúrate que este en On... seguimos hacia abajo hasta Ajuste...Config.conexión...Wizard... Aparece LAN inalámbr...siguiente...Conectar con punto de acceso...siguiente...Buscar punto de acceso ...Aparece Buscando... se muestra la lista de puntos de acceso disponibles,nos situarnos encima del nuestro ( esta escrito en etiqueta en el exterior MiFI de WiFi Away) y ...siguiente Aparece Frase contraseña presionamos en el centro el jostick (o) de la pantalla y se muestra el teclado para introducir la contraseña de la red ( esta escrito en etiqueta en el exterior MiFI de WiFi Away)los caracteres introducidos se muestran como asterisco... introducir e ir a SET,y confirma ...siguiente...DHCP...siguiente, se muestra Conectando.... Aparece después de un tiempo Conexión con éxito. Continue los ajustes...Siguiente...Sin Proxy...Aplicar...Asistente config. Completado...presiona el jostick (o)de la pantalla FIN.
Menú /Sistema/NetworkAjustes.../Config.conexión.../wizard/ (o) detecta LAN inalám /siguiente/Conectar con punto de acceso/Buscar punto de acceso/(o)... seleccionar la red de "Wifi Away"(o) introduce la contraseña que viene en "Wifi Away" (o) HDCP ..aparece conectando... apareceConexión con éxito . Continúe con los ajustes ...(siguiente) Sin Proxy (Aplicar) Aparececonfig.completado(o) vuelve a menú Wizar presione Menú para salir.
Ahora el signo de red se muestra de color blanco lo que significa que el router MiFI ya le ha asignado una IP. Si aparece de color Amarillo es que la cámara reconoce el adaptador pero no está conectado o identificado a ninguna red (no tiene dirección IP) Reintenta la conexión.El signo debe estar de color blanco.
NotaQue tengas IP del router (Signo de red en color blanco) no significa que tengas cobertura para transmitir o publicar en Internet, simplemente significa que se está conectado e identificado con la red wifi que genera el router " en este caso WiFI Away". Si has conectado tu móvil, desconecta los datos y prueba de entrar en Internet por wifi y visionar algún video.
Si la conexión es buena tienes acceso a Internet y puedes visionar vídeos, falta configurar donde quieres enviar el streaming y ponerlo en marcha.
Lo puedes hacer en la cámara con el incomodo control de joystic o si controlas la cámara con un navegador web desde el móvil, Pc o tableta desde su teclado.
Notas: La transmisión por UDP es un flujo de salida constate de la cámara que no tiene ningún control de si alguien lo esta recibiendo ni de como lo recibe..
El streaming en RTMP si tiene retorno o confirmación, si queda en rojo LIVE es que no existe ningún problema y el streaming esta llegando con buena calidad, "si aparece con una leyenda de texto" en rojo o de color amarillo revisa con el botón de "status" de la cámara y en la pagina de el menú (Network ) abajo del todo aparece el mensaje de error. No se consigue conectar (dirección mal o puertos cerrados etc... o falta ancho de banda ( si el ancho de banda es pequeño baja el bit Rate de salida, si no puedes más, por la resolución deberás bajar la resolución para conseguir disminuir el bit rate. (jugando con resolución y bit /rate podemos llegar a transmitir a 0,3M.o 300Kbs. Hoy en día si hay algo de cobertura 300Kbs los conseguiremos prácticamente con seguridad por lo tanto podremos publicar una noticia puntual.
Para eventos o publicaciones que no sean noticias es evidente que deberemos disponer de un ancho de banda de entre 1,5 o 3M para obtener un resultado satisfactorio, evidentemente a mayor bit rate (M x segundo) mejor calidad, aunque recuerda que eso son datos.
Una hora tiene 3.600 segundos y un GB tiene 1.024MB con lo cual 1H a 1,5 son aprox 5,4G
Consejo: Si tienes algún error (espero que no) lo mejor es que tengas conectado tu móvil y hagas uso de las magnificas herramientas gratuitas que existen para Andoid o iOS.
